سیم بکسل 6×19+IWRC

یکی از معیار های تفاوت سیم بکسل ها ساختار داخلی آن هاست که اغلب در دو دسته کنفی و فولادی تولید می شوند.

“هسته” سیم بکسل بخش مرکزی آن است که رشته‌ها بدور آن تابیده می‌شوند. نقش “هسته” نگهداری رشته‌های سیم بکسل در کنار یکدیگر می‌باشد.

هسته سیم بکسل می‌تواند کنفی یا فولادی باشد. هسته فولادی ممکن است سیم بکسلی مستقل باشد که در این صورت به آن هسته سیم بکسل مستقل IWRC می‌گویند.

از هسته فولادی زمانی استفاده می‌شود، که نیروی کشش و استحکام طناب بیشتر از عوامل دیگر مورد نظر باشد.

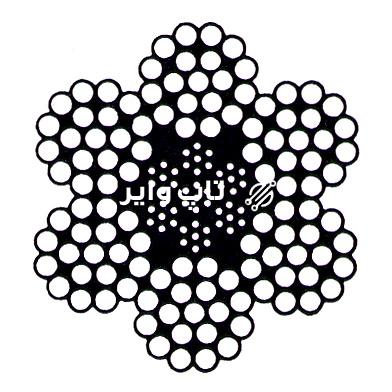

سیم بکسل 19*6 فولادی در هسته خود نیز دارای تعدادی سیم بکسل است که دور این هسته 6 حلقه تو پر وجود دارد که هر کدام از حلقه ها دارای 19 رشته سیم می باشد. عدد نوشته شده در کنار نام این محصول نشان دهنده تعداد حلقه های دور هسته و همچنین تعداد رشته های درون هر کدام از این حلقه ها می باشد.

این نوع سیم بکسل با مغزی فولادی و انعطاف معمولی در محیط های با رطوبت پایین استفاده می شود.



جدول

Nominal
Diameter		 Approx. Weight Nominal Tensile Strength of Rope
1570 1670 1770 1870 1960
Minimum Breaking Load of Rope
D NF SF IWR
IWS		 FC IWR
IWS		 FC IWR
IWS		 FC IWR
IWS		 FC IWR
IWS		 FC IWR
IWS
mm kg/100m (KN)
3 3.16 3.1 3.6 4.34 4.69 4.61 4.99 4.89 5.29 5.17 5.59 5.42 5.86
4 5.62 5.5 6.4 7.71 8.34 8.2 8.87 8.69 9.4 9.19 9.93 9.63 10.4
5 8.78 8.6 10.0 12.0 13.0 12.8 13.9 13.6 14.7 14.4 15.5 15 16.3
6 12.6 12.4 14.4 17.4 18.8 18.5 20.0 19.6 21.2 20.7 22.4 21.7 23.4
7 17.2 16.9 19.6 23.6 25.5 25.1 27.2 26.6 28.8 28.1 30.4 29.5 31.9
8 22.5 22.0 25.6 30.8 33.4 32.8 35.5 34.8 37.6 36.7 39.7 38.5 41.7
9 28.4 27.9 32.4 39.0 42.2 41.5 44.9 44 47.6 46.5 50.3 48.7 52.7
10 35.1 34.4 40.0 48.2 52.1 51.3 55.4 54.3 58.8 57.4 62.1 60.2 65.1
11 42.5 41.6 57.6 58.3 63.1 62 67.1 65.8 71.1 69.5 75.1 72.8 78.7
12 50.5 49.5 67.6 69.4 75.1 73.8 79.8 78.2 84.6 82.7 89.4 86.7 93.7
13 59.3 58.1 78.4 81.5 88.1 86.6 93.7 91.8 99.3 97 105 102 110
14 68.8 67.4 90 94.5 102 101 109 107 115 113 122 118 18
15 79.0 77.4 102 108 117 115 125 122 132 129 140 135 146
16 89.9 88.1 116 123 133 131 142 139 150 147 159 154 167
17 101 99.4 130 139 151 148 160 157 170 166 179 174 188
18 114 111 160 156 169 166 180 176 190 186 201 195 211
20 140 138 194 193 209 205 222 217 235 230 248 241 260
22 170 167 230 233 252 248 268 263 284 278 301 291 315
24 202 198 270 278 300 295 319 313 339 331 358 347 375
26 237 233 314 326 352 347 375 367 397 388 420 407 440
28 275 270 360 378 409 402 435 426 461 450 487 472 510
30 316 310 410 434 469 461 499 489 529 517 559 542 586
32 359 352 462 494 534 525 568 556 602 588 636 616 666
34 406 398 518 557 603 593 641 628 679 664 718 696 752
36 455 446 578 625 676 664 719 704 762 744 805 780 843
38 507 497 640 696 753 740 801 785 849 829 897 869 940
40 562 550 706 771 834 820 887 869 940 919 993 963 1040
42 619 607 774 850 920 904 978 959 1040 1010 1100 1060 1150
44 680 666 846 933 1010 993 1070 1050 1140 1110 1200 1160 1260
46 743 728 922 1020 1100 1080 1170 1150 1240 1210 1310 1270 1380
48 809 793 1000 1110 1200 1180 1280 1250 1350 1320 1430 1390 1500
50 878 860 80 1210 1300 1280 1390 1360 1470 1440 1550 1500 1630
52 949 930 1170 1300 1410 1390 1500 1470 1590 1550 1680 1630 1760
54 1024 1000 1250 1410 1520 1500 1620 1580 1710 1670 1810 1750 1900
56 1100 1080 1350 1510 1630 1610 1740 1700 1840 1800 1950 1890 2040
58 1180 1160 1440 1620 1750 1720 1870 1830 1980 1930 2090 2020 2190
60 1260 1240 1440 1740 1880 1850 2000 1960 2120 2070 2240 2170 2340
62 1350 1320 1540 1850 2000 1970 2130 2090 2260 2210 2390 2310 2500
64 1440 1410 1640 1970 2140 2100 2270 2230 2410 2350 2540 2460 2670
66 1530 1500 1740 2100 2270 2230 2420 2370 2560 2500 2700 2620 2830
68 1620 1590 1850 2230 2410 2370 2560 2510 2720 2650 2870 2780 3010
70 1720 1690 1960 2360 2550 2510 2720 2660 2880 2810 3040 2950 3190
72 1820 1780 2070 2500 2700 2660 2870 2820 3050 2980 3220 3120 3370
74 1920 1880 2190 2640 2850 2810 3040 2980 3220 3140 3400 3300 3560
76 2030 1990 2310 2780 3010 2960 3200 3140 3390 3320 3590 3480 3760
78 2140 2090 2430 2930 3170 3120 3370 3310 3580 3490 3780 3660 3960
80 2250 2200 2560 3080 3340 3280 3550 3480 3760 3670 3970 3850 4160
Main Application: various equipment for hoisting, derricking, lifiting and drawing.
